JasperReports

1 JasperReports 簡介
2 開發流程
3 .jrxml vs .jasper 檔案格式
4 JasperReports 6 vs 7
5 Report template 例子（JRXML）
- 5.1 JasperReports 6 既 JRXML
- 5.2 JasperReports 7 既 JRXML
6 動手寫 report 生成程式

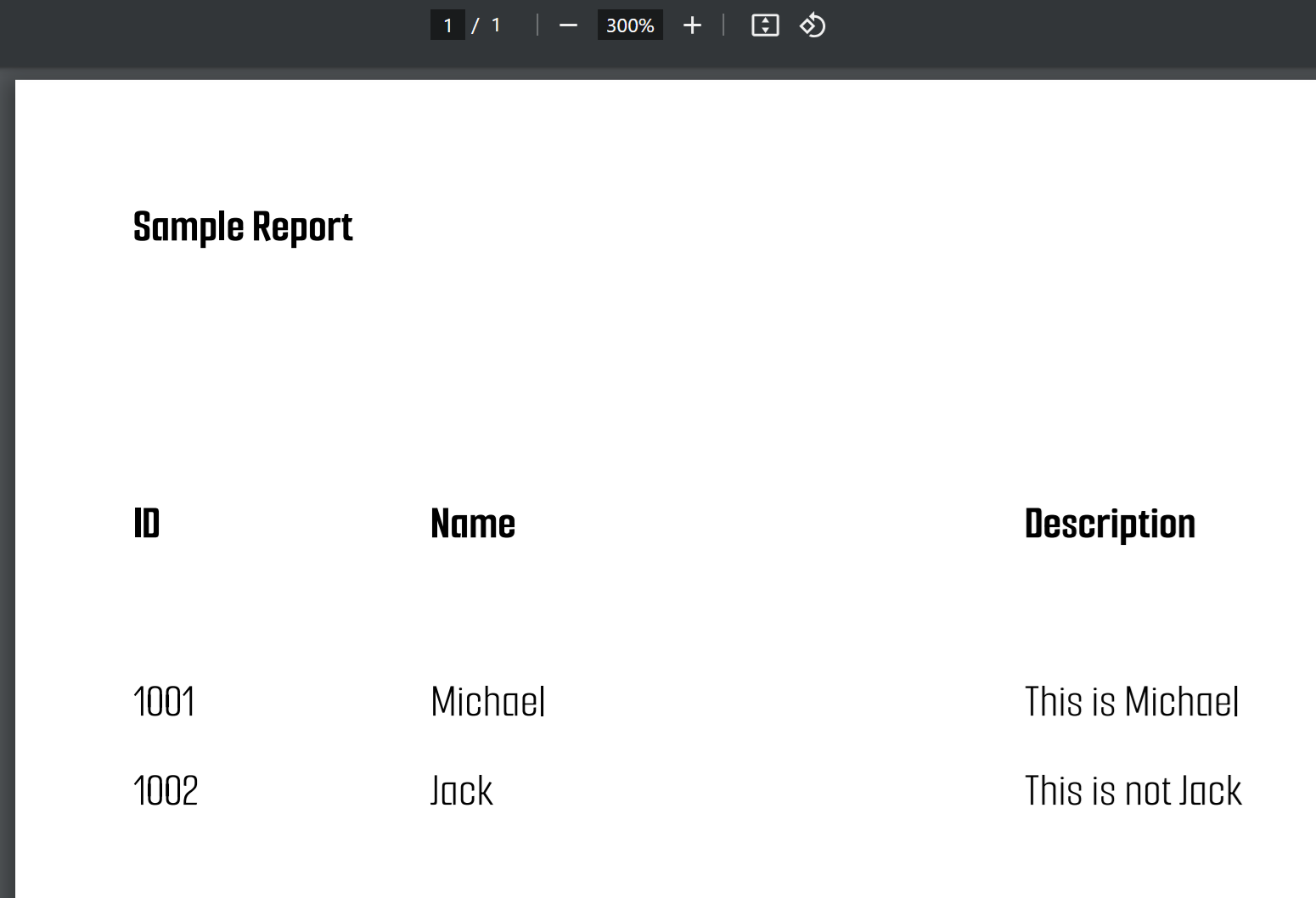

7 Report 生成結果
8 參考資料

1 JasperReports 簡介

JasperReports 係一個 reporting 既工具，以純文字 template 既形式保存 report 既設計。佢亦提供相應既 Java library 畀程式去生成 report 檔案。

JasperReports 支援多種 report 檔案格式，例如 PDF、Microsoft Word、HTML，亦支援 PDF 內 embed fonts、PDF 既原生檔案加密功能。

2 開發流程

用一個商業 email 註冊一個 Jaspersoft community 帳號。
下載 Jasper Studio community 版。
打開 Jasper Studio，用 Jaspersoft community 帳號登入。
用 Jasper Studio 製作 report template。
將檔案保存為 JRXML 格式（亦可以用 Jasper Studio build 成 .jasper 檔案）。
寫一個 Java 程式去生成 report 檔案。
根據需要而執行呢個 Java 程式。

3 `.jrxml` vs `.jasper` 檔案格式

檔案格式	描述
`.jrxml`	係裝住 template layout 設計既 XML 格式。
`.jasper`	係 `.jrxml` 經過 compilation 而得出既 Java bytecode 格式。

4 JasperReports 6 vs 7

JasperReports 7 比起 JasperReports 6 既最大分別：

JasperReports 7 將 JasperReports 6 既部分 API classes 分拆左出黎做新既 Maven modules。
JasperReports 6、7 既 JRXML 檔案、Java libraries 唔相容。
我地可以用 Jasper Studio 7 將 JasperReports 6 既 JRXML 轉換成 JasperReports 7 既格式。

5 Report template 例子（JRXML）

JRXML：

係 XML 格式。
裝住 template layout 設計。
有 sub-report 既概念，可以 reference 另一個 template 既 .jasper 檔案。
可以用 Jasper Studio 或者 JasperReports Java library build 成 .jasper 檔案。
應該被視為 source code，並且保存喺 version control 工具。

5.1 JasperReports 6 既 JRXML

1<?xml version="1.0" encoding="UTF-8"?>
2<jasperReport xmlns="http://jasperreports.sourceforge.net/jasperreports"
3	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
4	xsi:schemaLocation="http://jasperreports.sourceforge.net/jasperreports
5	http://jasperreports.sourceforge.net/xsd/jasperreport.xsd"
6	name="SampleReport"
7	pageWidth="595"
8	pageHeight="842"
9	columnWidth="555"
10	leftMargin="20"
11	rightMargin="20"
12	topMargin="20"
13	bottomMargin="20">
14
15	<scriptlet name="myScriptlet" class="code.MySampleScriptlet" />
16
17	<parameter name="recordCount" class="java.lang.Integer">
18		<defaultValueExpression><![CDATA[200]]></defaultValueExpression>
19	</parameter>
20
21	<queryString>
22		<![CDATA[SELECT TOP ($P{recordCount}) id, full_name, description FROM tbl_user]]>
23	</queryString>
24
25	<field name="id" class="java.lang.Integer" />
26	<field name="full_name" class="java.lang.String" />
27	<field name="description" class="java.lang.String" />
28
29	<title>
30		<band height="50">
31			<textField>
32				<reportElement x="0" y="0" width="555" height="30" />
33				<textElement>
34					<font fontName="SmoochSans" size="8" isBold="true" isItalic="false" />
35				</textElement>
36				<textFieldExpression><![CDATA[$P{myScriptlet_SCRIPTLET}.mySampleMethod()]]></textFieldExpression>
37			</textField>
38		</band>
39	</title>
40
41	<columnHeader>
42		<band height="30">
43			<staticText>
44				<reportElement x="0" y="0" width="50" height="30" />
45				<textElement>
46					<font fontName="SmoochSans" size="8" isBold="true" isItalic="false" />
47				</textElement>
48				<text><![CDATA[ID]]></text>
49			</staticText>
50			<staticText>
51				<reportElement x="50" y="0" width="100" height="30"/>
52				<textElement>
53					<font fontName="SmoochSans" size="8" isBold="true" isItalic="false" />
54				</textElement>
55				<text><![CDATA[Name]]></text>
56			</staticText>
57			<staticText>
58				<reportElement x="150" y="0" width="400" height="30" />
59				<textElement>
60					<font fontName="SmoochSans" size="8" isBold="true" isItalic="false" />
61				</textElement>
62				<text><![CDATA[Description]]></text>
63			</staticText>
64		</band>
65	</columnHeader>
66
67	<detail>
68		<band height="15">
69			<textField>
70				<reportElement x="0" y="0" width="50" height="15" />
71				<textElement>
72					<font fontName="SmoochSans" size="8" isBold="false" isItalic="false" />
73				</textElement>
74				<textFieldExpression><![CDATA[$F{id}]]></textFieldExpression>
75			</textField>
76			<textField>
77				<reportElement x="50" y="0" width="100" height="15" />
78				<textElement>
79					<font fontName="SmoochSans" size="8" isBold="false" isItalic="false" />
80				</textElement>
81				<textFieldExpression><![CDATA[$F{full_name}]]></textFieldExpression>
82			</textField>
83			<textField>
84				<reportElement x="150" y="0" width="400" height="15" />
85				<textElement>
86					<font fontName="SmoochSans" size="8" isBold="false" isItalic="false" />
87				</textElement>
88				<textFieldExpression><![CDATA[$F{description}]]></textFieldExpression>
89			</textField>
90		</band>
91	</detail>
92</jasperReport>

5.2 JasperReports 7 既 JRXML

我地可以用 Jasper Studio 7 將 JasperReports 6 既 JRXML 轉換成 JasperReports 7 既格式。

步驟：用 Jasper Studio 打開 JasperReports 6 既 JRXML 檔案，再保存，佢會自動保存成 JasperReports 7 既格式。

可以睇到 JasperReports 7 既 JRXML 檔案內容同 JasperReports 6 既 JRXML 檔案內容都有明顯既分別。

1<?xml version="1.0" encoding="UTF-8"?>
2<jasperReport
3	name="SampleReport"
4	language="java"
5	pageWidth="595"
6	pageHeight="842"
7	columnWidth="555"
8	leftMargin="20"
9	rightMargin="20"
10	topMargin="20"
11	bottomMargin="20"
12	scriptletClass="code.MySampleScriptlet">
13
14	<parameter name="recordCount" class="java.lang.Integer">
15		<defaultValueExpression><![CDATA[200]]></defaultValueExpression>
16	</parameter>
17
18	<query language="sql">
19		<![CDATA[SELECT TOP ($P{recordCount}) id, full_name, description FROM tbl_user]]>
20	</query>
21
22	<field name="id" class="java.lang.Integer" />
23	<field name="full_name" class="java.lang.String" />
24	<field name="description" class="java.lang.String" />
25
26	<title height="50">
27		<element kind="textField" x="0" y="0" width="555" height="30" fontName="SmoochSans" fontSize="8.0" italic="false" bold="true">
28			<expression><![CDATA[$P{REPORT_SCRIPTLET}.mySampleMethod()]]></expression>
29		</element>
30	</title>
31
32	<columnHeader height="30">
33		<element kind="staticText" x="0" y="0" width="50" height="30" fontName="SmoochSans" fontSize="8.0" italic="false" bold="true">
34			<text><![CDATA[ID]]></text>
35		</element>
36		<element kind="staticText" x="50" y="0" width="100" height="30" fontName="SmoochSans" fontSize="8.0" italic="false" bold="true">
37			<text><![CDATA[Name]]></text>
38		</element>
39		<element kind="staticText" x="150" y="0" width="400" height="30" fontName="SmoochSans" fontSize="8.0" italic="false" bold="true">
40			<text><![CDATA[Description]]></text>
41		</element>
42	</columnHeader>
43
44	<detail>
45		<band height="15">
46			<element kind="textField" x="0" y="0" width="50" height="15" fontName="SmoochSans" fontSize="8.0" italic="false" bold="false">
47				<expression><![CDATA[$F{id}]]></expression>
48			</element>
49			<element kind="textField" x="50" y="0" width="100" height="15" fontName="SmoochSans" fontSize="8.0" italic="false" bold="false">
50				<expression><![CDATA[$F{full_name}]]></expression>
51			</element>
52			<element kind="textField" x="150" y="0" width="400" height="15" fontName="SmoochSans" fontSize="8.0" italic="false" bold="false">
53				<expression><![CDATA[$F{description}]]></expression>
54			</element>
55		</band>
56	</detail>
57</jasperReport>

6 動手寫 report 生成程式

6.1 程式流程

Compile JRXML 做 .jasper 檔案，或者讀取 pre-compiled 既 .jasper 檔案，會得到一個 JasperReport object。
創建一個 JDBC database connection 或者 data source。
用 data 去 fill 個 JasperReport object，我地可以提供 JDBC database connection 或者 data source，會得到一個 JasperPrint object。
Export 個 JasperPrint object 做不同格式既 report 檔案，例如 PDF。

6.2 Project structure

src/main
- /java
  - /code
    - Main.java
    - MySampleScriptlet.java
- /resources
  - /fonts
    - /SmoochSans
      - SmoochSans-Bold.ttf
      - SmoochSans-Regular.ttf
    - font-config.xml
  - /templates
    - sample.jasper
    - sample.jrxml
  - jasperreports_extension.properties
pom.xml

註：

Report templates 唔一定要放喺 src/main/resources 裡面，只要 Java code 用岩 file path 就會讀到。
我地會用一隻叫 Smooch Sans 既 font 黎做 custom font 既例子。

6.3 寫 JasperReports 6 既程式

6.3.1 Maven dependencies

<dependency>
	<groupId>net.sf.jasperreports</groupId>
	<artifactId>jasperreports</artifactId>
	<version>6.21.4</version>
</dependency>

6.3.2 寫 Java code

1import net.sf.jasperreports.engine.export.JRPdfExporter;
2
3public void testGenerateReport() throws Exception {
4
5	final Collection<Map<String, ?>> data = new JsonMapper().readValue("""
6		[
7			{ "id": 1001, "full_name": "Michael", "description": "This is Michael" },
8			{ "id": 1002, "full_name": "Jack", "description": "This is not Jack" }
9		]
10	""", Collection.class);
11	final JRDataSource dataSource = new JRMapCollectionDataSource(data);
12
13	final OutputStream os = new FileOutputStream("reports/sample.pdf");
14	final JasperReport reportTemplate = getTemplate();
15	final JasperPrint filledReport = fillTemplate(reportTemplate, dataSource);
16
17	try (os) {
18		exportReportAsPdf(filledReport, os);
19	}
20}
21
22private JasperReport getTemplate() throws Exception {
23
24	// XXX 揀其中一個方法
25	// 1. Runtime compilation 第一次會好慢
26	// 2. Load pre-compiled 既 .jasper 會快啲
27
28	return compileTemplate();
29	return loadTemplate();
30}
31
32private JasperReport compileTemplate() throws Exception {
33
34	final InputStream is = new FileInputStream("path/to/templates/sample.jrxml");
35
36	try (is) {
37		return JasperCompileManager.compileReport(is);
38	}
39}
40
41private JasperReport loadTemplate() throws Exception {
42	return (JasperReport) JRLoader.loadObjectFromFile("path/to/templates/sample.jasper");
43}
44
45private JasperPrint fillTemplate(JasperReport reportTemplate, JRDataSource dataSource) throws Exception {
46	return JasperFillManager.fillReport(reportTemplate, null, dataSource);
47}
48
49private void exportReportAsPdf(JasperPrint filledReport, OutputStream os) throws Exception {
50
51	final JRPdfExporter exporter = new JRPdfExporter(DefaultJasperReportsContext.getInstance());
52	exporter.setExporterInput(new SimpleExporterInput(filledReport));
53	exporter.setExporterOutput(new SimpleOutputStreamExporterOutput(os));
54
55	exporter.exportReport();
56}

6.4 寫 JasperReports 7 既程式

6.4.1 Maven dependencies

1<dependency>
2	<groupId>net.sf.jasperreports</groupId>
3	<artifactId>jasperreports</artifactId>
4	<version>7.0.1</version>
5</dependency>
6
7<dependency>
8	<groupId>net.sf.jasperreports</groupId>
9	<artifactId>jasperreports-jdt</artifactId>
10	<version>7.0.1</version>
11</dependency>
12
13<dependency>
14	<groupId>net.sf.jasperreports</groupId>
15	<artifactId>jasperreports-pdf</artifactId>
16	<version>7.0.1</version>
17</dependency>

6.4.2 寫 Java code

JasperReports 7 既 Java code 同 JasperReports 6 冇乜分別，只係因為 JasperReports 7 將 JasperReports 6 既部分 API classes 分拆左出黎做新既 Maven modules，所以我地需要改部分 import statements 既 package references。

1import net.sf.jasperreports.pdf.JRPdfExporter; // 黎自 Jasper 7 既 jasperreports-pdf Maven module
2
3public void testGenerateReport() throws Exception {
4
5	final Collection<Map<String, ?>> data = new JsonMapper().readValue("""
6		[
7			{ "id": 1001, "full_name": "Michael", "description": "This is Michael" },
8			{ "id": 1002, "full_name": "Jack", "description": "This is not Jack" }
9		]
10	""", Collection.class);
11	final JRDataSource dataSource = new JRMapCollectionDataSource(data);
12
13	final OutputStream os = new FileOutputStream("reports/sample.pdf");
14	final JasperReport reportTemplate = getTemplate();
15	final JasperPrint filledReport = fillTemplate(reportTemplate, dataSource);
16
17	try (os) {
18		exportReportAsPdf(filledReport, os);
19	}
20}
21
22private JasperReport getTemplate() throws Exception {
23
24	// XXX 揀其中一個方法
25	// 1. Runtime compilation 第一次會好慢
26	// 2. Load pre-compiled 既 .jasper 會快啲
27
28	return compileTemplate();
29	return loadTemplate();
30}
31
32private JasperReport compileTemplate() throws Exception {
33
34	final InputStream is = new FileInputStream("path/to/templates/sample.jrxml");
35
36	try (is) {
37		return JasperCompileManager.compileReport(is);
38	}
39}
40
41private JasperReport loadTemplate() throws Exception {
42	return (JasperReport) JRLoader.loadObjectFromFile("path/to/templates/sample.jasper");
43}
44
45private JasperPrint fillTemplate(JasperReport reportTemplate, JRDataSource dataSource) throws Exception {
46	return JasperFillManager.fillReport(reportTemplate, null, dataSource);
47}
48
49private void exportReportAsPdf(JasperPrint filledReport, OutputStream os) throws Exception {
50
51	final JRPdfExporter exporter = new JRPdfExporter(DefaultJasperReportsContext.getInstance());
52	exporter.setExporterInput(new SimpleExporterInput(filledReport));
53	exporter.setExporterOutput(new SimpleOutputStreamExporterOutput(os));
54
55	exporter.exportReport();
56}

6.5 Report data 獲取方式

6.5.1 JDBC database connection

JasperReports 既 report template（JRXML）可以自帶 SQL queries。

我地只需要提供一個 JDBC database connection 黎 fill 個 JasperReport object 就得，JasperReports 既 Java API 背後會自己執行 SQL queries。

6.5.2 Data source

另一個方式係我地先自行拎左 data，再用對應既 JRDataSource implementation class wrap 住佢，再用佢黎 fill 個 JasperReport object。

Data structure 一般都會係 N 個 rows，每個 row 有一樣既 fields，我地可以用：

Java data structure	JasperReports wrapper class	描述
`List<Map<String, ?>>`	`JRMapCollectionDataSource`	一個 generic key-value pair 既 data structure。
`List<XxxDto>`	`JRBeanCollectionDataSource`	一個特定 Java type（VO/DTO/entity class）既 data structure。

6.6 Custom font

jasperreports_extension.properties：

net.sf.jasperreports.extension.registry.factory.fonts=net.sf.jasperreports.engine.fonts.SimpleFontExtensionsRegistryFactory
net.sf.jasperreports.extension.simple.font.families.mySampleFontFamily=fonts/font-config.xml

註：mySampleFontFamily 可以係任何 property key 名。

fonts/font-config.xml：

1<?xml version="1.0" encoding="UTF-8"?>
2<fontFamilies>
3
4	<fontFamily name="SmoochSans">
5		<normal>
6			<ttf><![CDATA[fonts/SmoochSans/SmoochSans-Regular.ttf]]></ttf>
7			<pdf><![CDATA[fonts/SmoochSans/SmoochSans-Regular.ttf]]></pdf>
8		</normal>
9		<bold><![CDATA[fonts/SmoochSans/SmoochSans-Bold.ttf]]></bold>
10		<pdfEncoding><![CDATA[Cp1252]]></pdfEncoding>
11		<pdfEmbedded><![CDATA[true]]></pdfEmbedded>
12		<exportFonts/>
13	</fontFamily>
14
15</fontFamilies>

註：

喺呢個例子裡面我地用左 Smooch Sans 既 custom font，而 JRXML 檔案裡面都有 reference 到 fontFamily 既 name，即係 SmoochSans。
將 pdfEmbedded 設定做 true 就可以將 custom font embed 入個 report PDF 檔案裡面。

6.7 JasperReports scriptlet

JasperReports 仲有一個功能叫 scriptlet，可以畀我地寫任意既 Java code 黎 fill data 落個 report template 度。

Scriptlets 既 Java classes 需要 extend JRAbstractScriptlet 或者 JRDefaultScriptlet。
我地可以寫一啲 user-defined methods，然後用 $P{REPORT_SCRIPTLET}.mySampleMethod() 去 invoke 個 method。
- 喺 JasperReports 6、7，我地可以用 REPORT_SCRIPTLET 既 parameter 黎 reference <jasperReport> 既 scriptletClass。
- 喺 JasperReports 6（7 試過唔 work），我地仲可以用 <scriptlet name>_SCRIPTLET 既 parameter 黎 reference <scriptlet> 既 class。

MySampleScriptlet.java：

1public class MySampleScriptlet extends JRDefaultScriptlet {
2
3    public String mySampleMethod() {
4        return "Sample Report";
5    }
6}

6.8 PDF 加密

加入呢個 method：

1private PdfExporterConfiguration getPdfConfig(String ownerPassword, String userPassword) {
2
3    final SimplePdfExporterConfiguration config = new SimplePdfExporterConfiguration();
4    config.setEncrypted(true);
5    config.set128BitKey(true);
6    config.setOwnerPassword(ownerPassword);
7    config.setUserPassword(userPassword);
8	config.setPermissions( // XXX 可以自己 fine-tune permissions
9		PdfWriter.ALLOW_ASSEMBLY
10		| PdfWriter.ALLOW_COPY
11		| PdfWriter.ALLOW_DEGRADED_PRINTING
12		| PdfWriter.ALLOW_FILL_IN
13		| PdfWriter.ALLOW_MODIFY_ANNOTATIONS
14		| PdfWriter.ALLOW_MODIFY_CONTENTS
15		| PdfWriter.ALLOW_PRINTING
16		| PdfWriter.ALLOW_SCREENREADERS);
17
18    return config;
19}

修改 method exportReportAsPdf：

1private void exportReportAsPdf(JasperPrint filledReport, OutputStream os) throws Exception {
2
3	final JRPdfExporter exporter = new JRPdfExporter(DefaultJasperReportsContext.getInstance());
4	exporter.setExporterInput(new SimpleExporterInput(filledReport));
5	exporter.setExporterOutput(new SimpleOutputStreamExporterOutput(os));
6	exporter.setConfiguration(getPdfConfig("<owner password>", "<user password>")); // 加呢句
7
8	exporter.exportReport();
9}

註：呢啲 code 係 JasperReports 6、7 都通用，只係 import statements 既 Java packages 會有分別。

7 Report 生成結果

執行程式之後，就會生成到一個咁既 PDF 檔案：

8 參考資料

6330 1333

michaelboyboy@gmail.com

www.linkedin.com/in/mickchung

Developed with React, Bootstrap and Next.js.
